機床泵冷卻泵的材質說明:
* 通流部件全部采用不銹鋼制造
* 采用硬質合金水潤滑軸承及機械密封
* 采用剛性連聯軸器傳動

機床泵冷卻泵的產品應用:

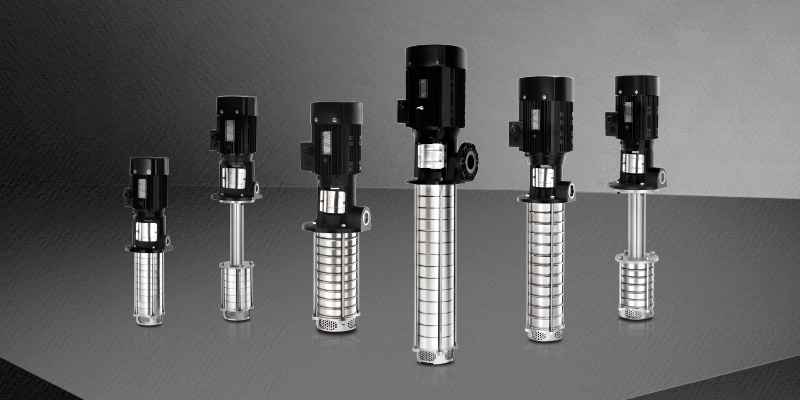

● QDYA系列機床泵用于輸送機床冷卻液、潤滑油、冷凝水輸送,工業清洗設備和其它適合浸入式機床泵使用的場合。QDYA適用于無腐蝕性液體。
● QDYA系列冷卻泵具體用于電火花、車床、磨床、加工中心、冷卻裝置、工業清洗設備、過濾系統等。
機床泵冷卻泵的電機:
如用戶不作要求,江蘇峰超泵業有限公司提供
機床泵冷卻泵的電源要求均為380V、50HZ。但根據用戶要求,可提供特殊規格、特殊頻率(50HZ、60HZ)、特殊電壓(110V~660V)的電源用泵,亦可配備防爆電機,防潮、防濕電機。
機床冷卻泵的運行條件:
不含固體顆粒或纖維的液體。
液體溫度:常溫型-15℃~+70℃ 熱水型+70℃~+120℃
環境溫度:zui高+40℃
當
機床冷卻泵在環境溫度大于40℃或海拔大于1000m時運行,由于空氣密度低冷卻效果差,電機輸出功率會有一定降低。泵在上述情況下運行電機功率需配大。
不銹鋼機床冷卻泵的性能范圍
|
流量范圍 [m3/h] |
Q=1~108m3/h
|
|
流量范圍 [L/min] |
Q=17~1800L/min |
|
揚程 [m] |
H=6~235m |
|
電機功率 [kW] |
N=0.37kW~55kW |
|
水泵效率 [%] |
η=32%~75% |
|
液體溫度 [℃] |
-15℃~+120℃ |
不銹鋼機床冷卻泵的范圍
|
說明 |
QDYA2
|
QDYA4 |
QDYA8 |
QDYA12 |
QDYA16 |
QDYA20 |
QDYA30 |
QDYA42 |
QDYA60 |
QDYA90 |
|
頻率 |
50HZ |
|
額定流量[m3/h] |
2 |
4 |
8 |
12 |
16 |
20 |
30 |
42 |
60 |
90 |
|
額定流量 [L/min] |
33 |
67 |
133 |
200 |
267 |
333 |
500 |
700 |
1000 |
1500 |
|
流量范圍 [m3/h] |
1~3.6 |
1.8~7 |
5~11 |
8~16 |
8~22 |
12~28 |
22~40 |
30~54 |
45~75 |
72~108 |
|
流量范圍 [L/min] |
17~60 |
30~117 |
83~183 |
133~267 |
133~367 |
200~467 |
367~667 |
500~900 |
750~1250 |
1200~1800 |
|
電機功率[kW] |
0.37~4 |
0.37~4 |
0.75~7.5 |
0.75~11 |
1.1~15 |
1.1~18.5 |
2.2~30 |
3~37 |
4~45 |
11~55 |
|
材料形式 |
|
泵出水段:鑄鐵
|
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
泵出水段:不銹鋼 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
出口口徑: |
G1" |
G1" |
G1½ " |
G1½" |
G2" |
G2" |
DN65 |
DN65 |
DN80 |
DN80 |
訂貨須知:
1.訂貨時請說明水箱或容器的內壁深度,以便選擇泵的浸入深度。
2.輸送特殊液體時,請?jiān)诤贤凶⒚饕后w的名稱、溫度、密度、濃度、粘性等,以便合理選配材質和電機功率。
3.當對流量、揚程、電源等方面有特殊要求時,請?jiān)诤贤凶⒚鳌?/p>
